Настройка окружения для AS3-мода (с графической частью)

Моды с графической частью пишутся на AS3 (ActionScript 3) и компилируются в единый SWF‑файл, в одном таком файле может находиться несколько скриптов, картинки, анимации и шрифты. У одного мода может быть несколько SWF‑файлов. Например, один SWF отвечает за всплывающее окно, а другой — за индикатор на экране.

Чисто AS3‑моды возможны, однако в большинстве случаев вам понадобится вспомогательный Python‑скрипт, который будет взаимодействовать с игрой и управлять графической частью мода.

Поэтому подразумевается, что у вас уже настроено окружение для Python‑модов. Если это не так, сначала настройте его, следуя инструкции по настройке окружения для Python.

Необходимые инструменты

• Полностью настроенное окружение для Python‑модов (см. инструкцию по настройке окружения для Python)
• ActionScript & MXML – расширение для VSCode, которое добавляет поддержку ActionScript
  • Java JDK 11+ – последняя версия JDK, необходима для работы расширения

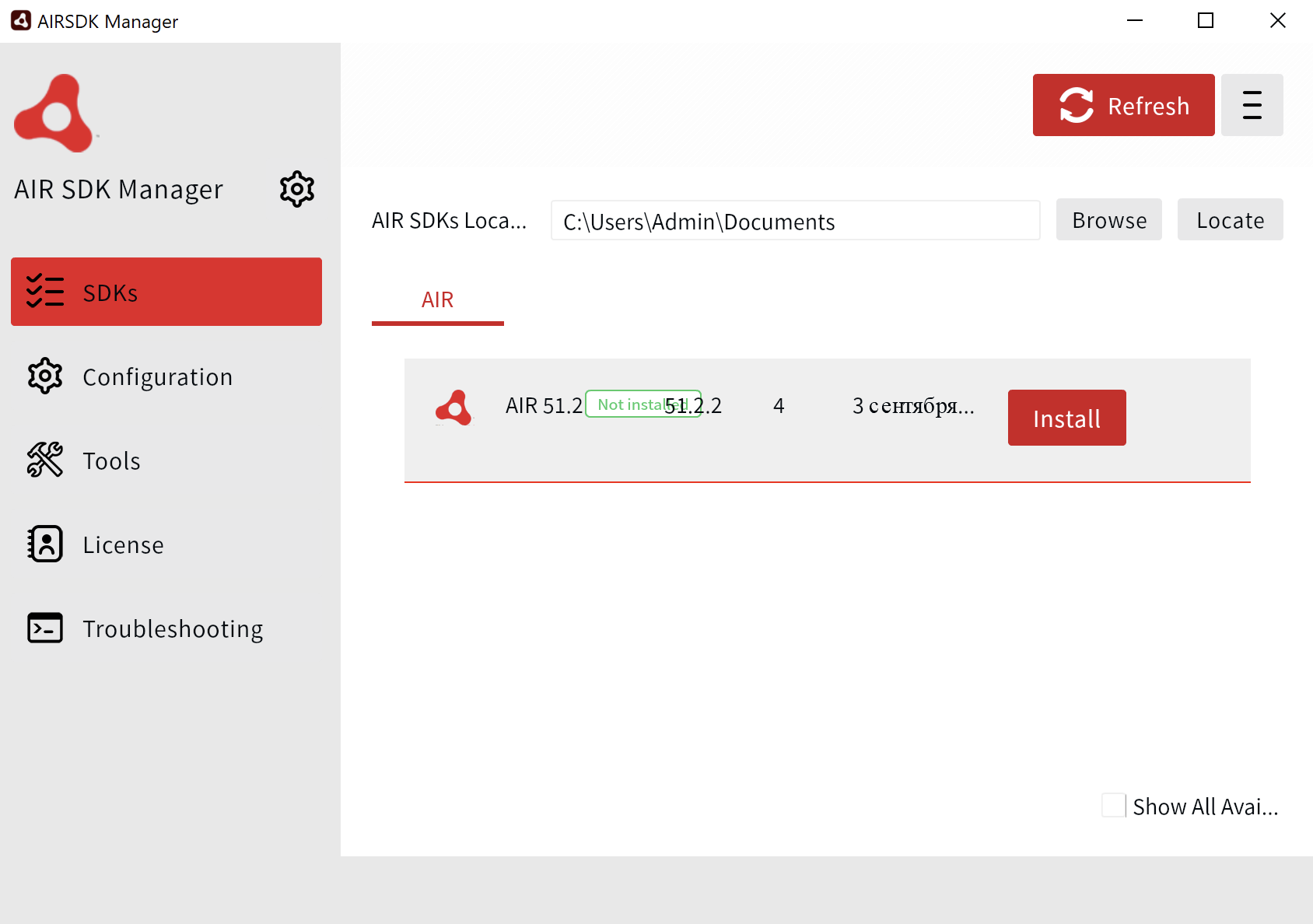

  • AIRSDK – набор инструментов для компиляции AS3, необходим для работы расширения. Устанавливается через AIR SDK Manager
• Apache Royale – компилятор AS3 в SWF. Нужно скачать архив APACHE ROYALE JS/SWF с официального сайта и распаковать его в удобное место на диске, например C:\apache-royale.

Важно

При загрузке Apache Royale не перепутайте версии JS-ONLY и JS/SWF, необходима именно версия с JS/SWF.

Организация проекта

Мы расширим структуру проекта, описанную в инструкции по настройке окружения для Python. AS3‑часть мода полностью независима от Python‑части, поэтому её исходный код не нужно помещать в папку res. Создайте в корне проекта папку as3, в которой разместим папки:

• src/my/first_mod – корневая папка вашего AS3‑мода, в которой будет находиться весь исходный код.
• libs – здесь будут находиться сторонние библиотеки, которые понадобятся для компиляции
• bin – здесь будет находиться скомпилированный файл SWF

Также скачайте конфигурационный файл asconfig.json, в котором указаны настройки для расширения, и build-config.xml с настройками компиляции SWF.

Создайте пустой файл build.bat, который будет запускать компиляцию, его мы заполним позже.

my-first-mod/
└── as3/
    ├── bin/
    ├── libs/
    │   └── ... (сторонние библиотеки)
    ├── src/
    │   └── my/
    │       └── first_mod/
    │           └── ... (исходный код AS3 мода)
    ├── build-config.xml
    ├── asconfig.json
    └── build.bat

Библиотеки игры SWC

Для того, чтобы мод мог взаимодействовать с компонентами игры, необходимо подключить к проекту внешние библиотеки игры в формате SWC.

Эти библиотеки поставляются вместе с игрой и находятся в пакетах res/packages/gui-part.pkg/gui/flash/swc относительно корня игры. Формат .pkg нужно открыть с помощью архиватора, например 7-Zip.

Важно

Пакет gui-part разбит на два отдельных архива: gui-part1.pkg и gui-part2.pkg; часть нужных библиотек находится в первом, часть — во втором.

Перенесите эти SWC‑файлы в папку с модом as3/libs/. Должно получиться 11 файлов:

• base_app-1.0-SNAPSHOT.swc
• battle.swc
• common_i18n_library-1.0-SNAPSHOT.swc
• common-1.0-SNAPSHOT.swc
• gui_base-1.0-SNAPSHOT.swc
• gui_battle-1.0-SNAPSHOT.swc
• gui_lobby-1.0-SNAPSHOT.swc
• lobby.swc
• damageIndicator.swc (на самом деле не используется, можно не добавлять)
• directionIndicator.swc (на самом деле не используется, можно не добавлять)
• predictionIndicator.swc (на самом деле не используется, можно не добавлять)

В дополнение к игровым библиотекам вам необходима ещё основная библиотека playerglobal.swc. Скачайте её и поместите в папку as3/libs/.

Если вы добавляете damageIndicator.swc, directionIndicator.swc или predictionIndicator.swc, не забудьте добавить их в конфигурационные файлы build-config.xml и asconfig.json по аналогии с другими библиотеками.

Скрипт сборки

Заполните файл as3/build.bat следующим содержимым:

build.bat

@echo off

rem ==== настройки ====
set "MXML_PATH=C:\apache-royale"

rem ==== компиляция ====
set "MXMLC=%MXML_PATH%\royale-asjs\bin\mxmlc"

call "%MXMLC%" -load-config+=build-config.xml --output=bin/my.first_mod.HelloWorldWindow.swf src/my/first_mod/HelloWorldWindow.as

На 4-й строке укажите путь к папке, в которую распаковали Apache Royale.

На 9-й строке команда, с помощью которой мы компилируем SWF:

• -load-config+=build-config.xml – указывает файл с настройками компиляции
• --output=bin/my.first_mod.swf – путь к выходному SWF‑файлу
• src/my/first_mod/HelloWorldWindow.as – файл с исходным кодом, с которого начинается компиляция (точка входа)

Если вам в модификации понадобится несколько SWF‑файлов, просто добавьте в build.bat ещё одну команду для компиляции с другими параметрами.

Обновление основного скрипта сборки

Обновление основного скрипта не требуется, если вы настроили по инструкции окружение для Python, то можете убедиться, что там есть блок, который запускает as3/build.bat, если он присутствует в проекте:

if exist ".\as3\build.bat" (
  pushd ".\as3"
  del /Q /F ".\bin\*.swf"
  call build.bat
  xcopy ".\bin\*.swf" "..\build\res\gui\flash\" /Y /I >nul
  popd
)

Подготовка тестового мода

Для проверки работоспособности отобразим в ангаре игровое окно.

Создадим в папке as3/src/my/first_mod/ файл HelloWorldWindow.as со следующим содержимым:

HelloWorldWindow.as

package my.first_mod
{
  import net.wg.infrastructure.base.AbstractWindowView;
  import flash.text.TextField;

  public class HelloWorldWindow extends AbstractWindowView
  {
    public function HelloWorldWindow()
    {
      super();
    }

    override protected function onPopulate():void
    {
      super.onPopulate();
      width = 400;
      height = 100;
      window.title = 'My First Mod Window';
      window.useBottomBtns = false;

      var text:TextField = new TextField();
      text.width = 384;
      text.height = 84;
      text.x = 8;
      text.y = 8;
      text.htmlText = "<font face='$FieldFont' size='14' color='#8C8C7E'>Мод работает! Ура!</font>";

      addChild(text);
    }
  }
}

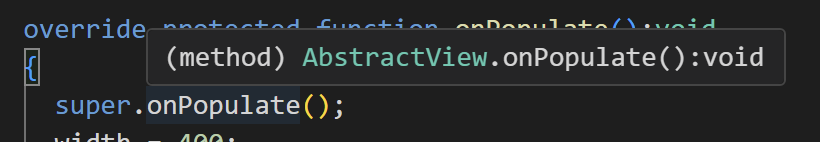

Аналогично с Python у вас должны работать всплывающие подсказки по наведению мыши:

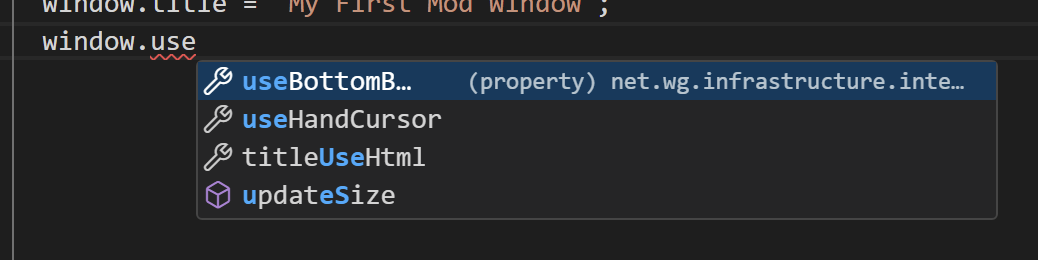

И автодополнение по нажатию . (точка):

Если расширение ActionScript & MXML не работает и вызывает ошибку as3mxml.java.path in settings does not point to a valid executable, то необходимо проверить правильность установки Java JDK, и убедиться, что он указан в PATH.

Отображение окна из Python

Чтобы окно появилось в игре, нужно из Python‑скрипта добавить его на экран. Для этого создадим управляющий Python‑класс (подробнее в теории AS3).

Создайте файл res/scripts/client/gui/mods/my_first_mod/HelloWorldWindow.py со следующим содержимым:

HelloWorldWindow.py

from frameworks.wulf.gui_constants import WindowLayer
from gui.Scaleform.framework.entities.abstract.AbstractWindowView import AbstractWindowView
from gui.Scaleform.framework import g_entitiesFactories, ScopeTemplates, ViewSettings
from gui.Scaleform.framework.managers.loaders import SFViewLoadParams
from helpers import dependency
from skeletons.gui.app_loader import IAppLoader
from gui.Scaleform.framework.application import AppEntry

class HelloWorldWindow(AbstractWindowView):
  def onWindowClose(self):
    self.destroy()

HELLO_WORLD_WINDOW = "MY_MOD_HELLO_WORLD_WINDOW"

def setup():
  settingsViewSettings = ViewSettings(
    HELLO_WORLD_WINDOW,
    HelloWorldWindow,
    "my.first_mod.HelloWorldWindow.swf",
    WindowLayer.TOP_WINDOW,
    None,
    ScopeTemplates.VIEW_SCOPE,
  )
  g_entitiesFactories.addSettings(settingsViewSettings)


def show():
  appLoader = dependency.instance(IAppLoader) # type: IAppLoader
  app = appLoader.getApp() # type: AppEntry
  app.loadView(SFViewLoadParams(HELLO_WORLD_WINDOW))

Функция setup() регистрирует SWF‑файл в системе, а функция show() отображает окно в интерфейсе.

В основном файле вашего мода (res/scripts/client/gui/mods/mod_myFirstMod.py) добавьте следующий код:

mod_myFirstMod.py

from gui import SystemMessages
from helpers import dependency
from skeletons.gui.shared.utils import IHangarSpace
from .my_first_mod.HelloWorldWindow import setup, show

MOD_VERSION = '{{VERSION}}'

# получаем ссылку на IHangarSpace
hangarSpace = dependency.instance(IHangarSpace) # type: IHangarSpace

# Мод загрузился
def init():
  print("[MY_FIRST_MOD] Hello, World! Mod version is %s" % MOD_VERSION)
  # Регистрируем SWF файл
  setup()

  # Подписываемся на загрузку ангара
  hangarSpace.onSpaceCreate += onHangarSpaceCreate

def onHangarSpaceCreate():
  # Отписываемся от загрузки ангара
  hangarSpace.onSpaceCreate -= onHangarSpaceCreate

  # Выводим уведомление в ангаре
  SystemMessages.pushMessage(
    text='Привет мир! Версия мода: %s' % MOD_VERSION,
    type=SystemMessages.SM_TYPE.InformationHeader,
    messageData={ 'header': 'MY_FIRST_MOD' }
  )

  # Отображаем окно в интерфейсе
  show()

Проверочный запуск

Скомпилируйте мод с помощью build.bat из корня проекта:

build.bat -v 1.1.0

Обратите внимание

Должна использоваться оболочка CMD. Если у вас используется PowerShell, переключитесь на CMD, нажав на стрелочку рядом с кнопкой + в окне терминала и выбрав Command Prompt.

В случае успешной компиляции вы увидите следующий вывод:

А так же файл мода my.first-mod_1.1.0.mtmod, перенесите его в папку с игрой /mods/<актуальная версия игры>/. И запустите игру.

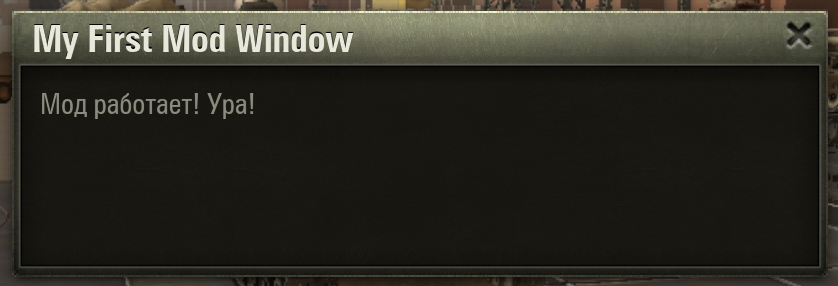

После загрузки ангара вы увидите своё первое графическое окно 🎉

Итоговая структура проекта

В результате, после выполнения всех шагов, структура вашего проекта должна выглядеть так:

my-first-mod/
├── .vscode
│   └── settings.json
├── wot-src
│   └── ... (исходный код игры)
├── build.bat
├── meta.xml
├── as3/
│   ├── bin/
│   ├── libs/
│   │   └── ... (.swc библиотеки игры 11 штук + playerglobal.swc)
│   ├── src/
│   │   └── my/
│   │       └── first_mod/
│   │           └── HelloWorldWindow.as
│   ├── build-config.xml
│   ├── asconfig.json
│   └── build.bat
└── res
    └── scripts
        └── client
            └── gui
                └── mods
                    ├── mod_myFirstMod.py
                    └── my_first_mod
                        ├── __init__.py
                        └── HelloWorldWindow.py

Теперь на основе этого тестового проекта вы можете создавать свои моды как с графической частью, так и без.

Советы

• У ActionScript есть автоформатирование, рекомендуется включить в настройках VSCode опцию Editor: Format On Save (Форматировать при сохранении)
