Агрегатор стилей – интеграция кастомных стилей

Внимание!

Этот раздел документации не завершён. Если вы готовы помочь — сообщите об этом главному разработчику мода.

Хотите интегрировать свой камуфляж в игру, не меняя при этом игровые стили? Используйте Агрегатор стилей!

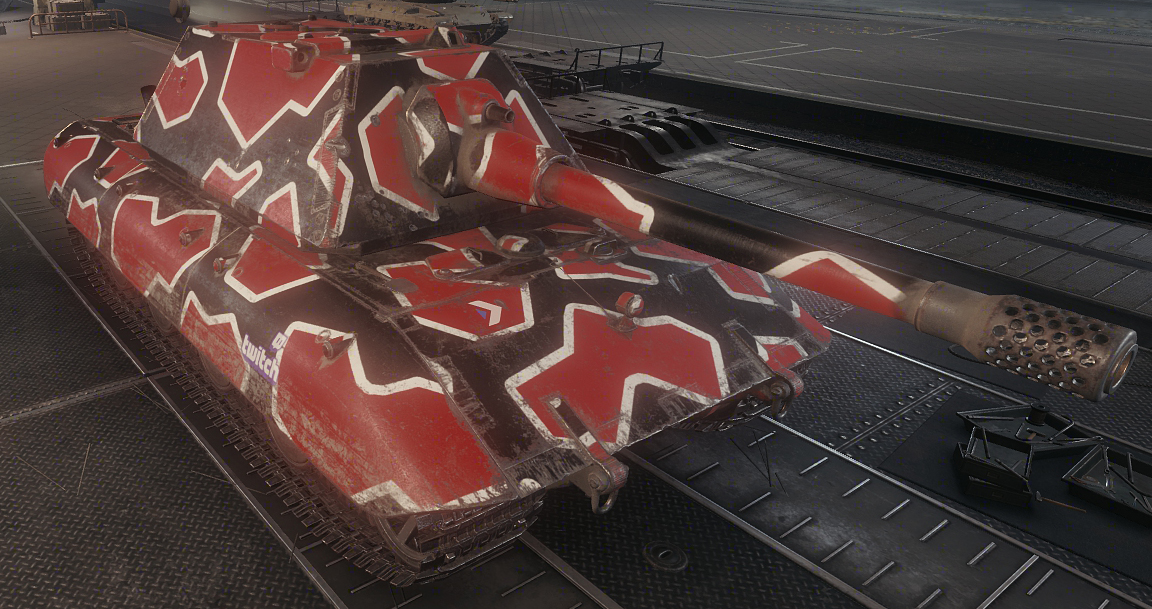

Пример интегрированного стиля:

- Изображение пока не готово -

Основные этапы работы модификации заключаются в следующем:

При загрузке клиента мод читает элементы кастомизации из папки valberton/user_customization/xml. В случае ошибки чтения клиент намеренно крашится.
В момент подключения игрока к серверу собираются данные о всех стилях (в том числе и интегрированных) с целью оптимизации работы с экраном стилизатора.
При нажатии на кнопку Внешний вид игрок выбирает, к какому окну кастомизации перейти: стандартному или стилизатору. Если на сервере камуфляжа нет, во время выбора игрока предупреждают об этом.
При переходе к окну стилизатора игрок выбирает категорию стиля (по умолчанию: Пользовательский 2D-стиль) и сам камуфляж. Для применения игрок нажимает соответствующую кнопку.

Интеграция стиля

Для того чтобы встроить свой камуфляж в игру, нам потребуются:

Текстуры (камуфляж, надписи, эмблемы и т. д. в формате .dds).
Локализация (название и описание стиля в формате .mo).
Скрипты (описание элементов стиля в формате .xml на каждую группу элементов).

Для 3D-стилей ещё необходимо:

Модели (изменённые модели танка в форматах .model, .primitives, .visual).
При необходимости! Префабы (эффекты и двигающиеся части танка в формате .prefab).

Текстуры

Внимание!

Данный раздел не завершён. Автор UotsonDesign допишет его, как разберётся с делами IRL.

Здесь будет использоваться следующая терминология:

Паттерн (Pattern) — зацикленный узор.

В камуфляжах существует несколько возможных типов текстур:

AM (AlbedoMap) — паттерн камуфляжа, выполняется в цвете.
GMM (GlossMetallicMap) — текстура металлических отражений, выполняется по определённому алгоритму.
EmissionMap — карта свечения, на ней указываются элементы, которые будут излучать свет.
PatternMap — карта анимации, эта карта показывает игре, какую область «подсвечивать» на EmissionMap. Работает циклично.

Скорость анимации PatternMap и яркость EmissionMap регулируются в скрипте камуфляжа следующими параметрами:

user_camouflages.xml

xml

  <forwardEmissionBrightness> 7 </forwardEmissionBrightness>
  <deferredEmissionBrightness> 7 </deferredEmissionBrightness>
  <emissionAnimationSpeed> 0.3 </emissionAnimationSpeed>

Рисование камуфляжа

Подготовка рабочей среды

Для начала работы вам потребуются следующие программы:

Мир Танков (обязательно).
Photoshop или Paint.NET.

Мир Танков

- Текст пока не готов. -

Photoshop

После скачивания Photoshop вам потребуется DDS-расширение для создания текстурных файлов с расширением .dds. Скачать расширение вы можете здесь. Для установки запустите инсталлер, соответствующий разрядности вашей ОС.
После установки расширения в папке установки Photoshop у вас должна появиться папка NVTT:
Теперь запускаем или перезапускаем (если он был запущен) Photoshop и создаём файл с размерами, имеющими соотношение сторон 1:1.

Примеры размеров текстуры для «Мира Танков»

512x512
1024x1024
2048x2048
4096x4096 (по желанию; трудно рисовать, весят много и могут уменьшать быстродействие игры и вашего компьютера)

Paint.NET

- Текст пока не готов. —

AM — текстура

Создание камуфляжа начинается с рисования основного паттерна — AM-текстуры. Для создания текстуры можно использовать Photoshop или Paint.NET. Ниже описаны действия для каждого приложения.

В рисовании узора есть несколько техник:

Прямоугольный узор — его легко зациклить, не надо прибегать к каким-то сложным методам.
Узор не касается краёв — соответственно, не надо зацикливать, но нужно учесть, что если у вас какая-нибудь голова дракона, то её надо рисовать только на одной половине текстуры — нижней или верхней — и зеркалить по месту.
Узор по диагонали — его я и буду рассматривать ниже.

Photoshop

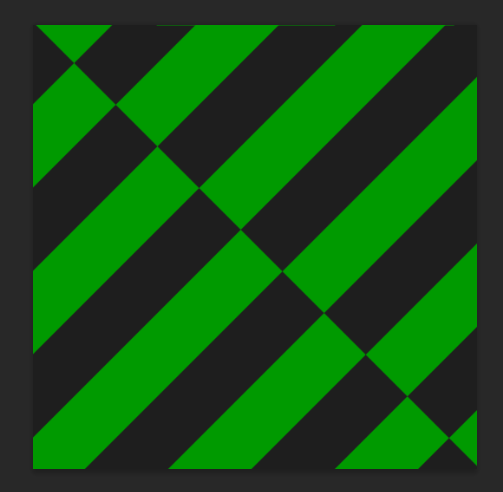

Создаём основу узора.
IMPORTANT

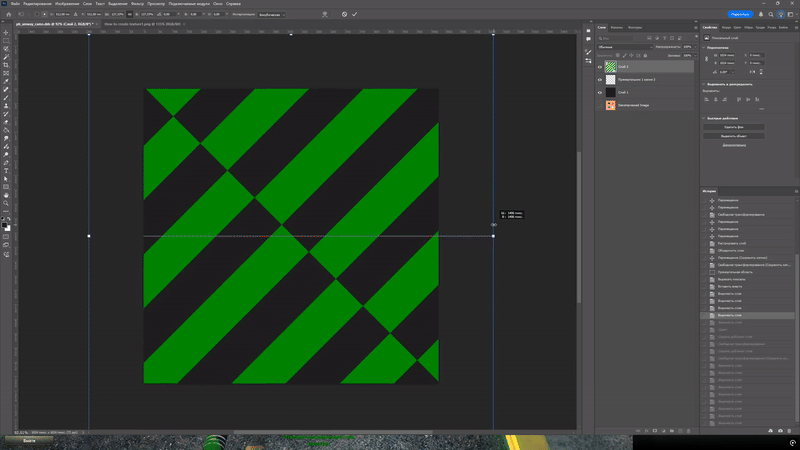

Размер узора должен совпадать с размером квадрата под ним. Как пользоваться инструментом выделение, можете найти в интернете.
Заходим в контекстное меню, выбираем Фильтр -> Другое -> Сдвиг. Дальше выставляем параметры сдвига, равные половине от ширины и половине от высоты изображения, и ставим галочку на Сделать прозрачным.
TIP
У вас файл 1024x1024 => смещение будет равняться 1024x0,5 × 1024x0,5 = 512 × 512.
У вас должен получиться кусок узора, равный 1/4 от всего холста. Теперь мы его копируем (CTRL+J).
Нажимаем ПКМ по копии, выбираем Отразить по горизонтали (или по вертикали, это не принципиально) и тащим отражённую копию в противоположный угол с зажатым SHIFT.

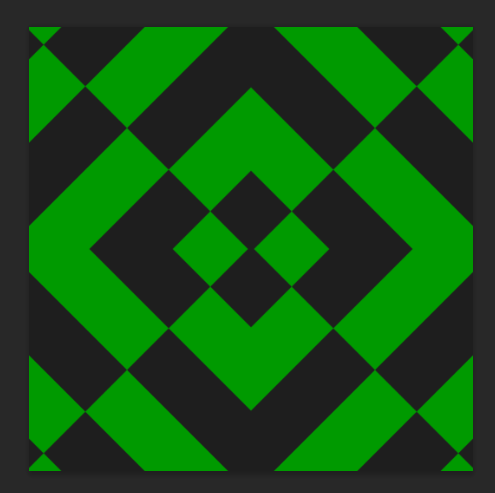

Повторяем пункт 4, но теперь выбираем два кусочка, нажимаем CTRL+J и теперь отражаем копию по вертикали (или по горизонтали, смотря какой вариант вы выбрали в 4 пункте). Результат должен получиться таким:
Сохраняем получившийся файл в папку camouflages по алгоритму: Файл -> Сохранить как... -> DDS.

Модели

- Текст пока не готов. -

Префабы

- Текст пока не готов. -

Локализация

Локализация строк для стиля хранится в файлах формата .mo, которые делаются из файлов формата .po, которые имеют следующий вид:

user_styles.po

msgid ""
msgstr ""
"Project-Id-Version: Your Project\n"
"PO-Revision-Date: \n"
"Last-Translator: \n"
"Language-Team: \n"
"MIME-Version: 1.0\n"
"Content-Type: text/plain; charset=utf-8\n"
"Content-Transfer-Encoding: 8bit\n"

msgid "style/title"
msgstr "Название стиля"

msgid "style/description"
msgstr ""
"Описание стиля\n"
"В нескольких строках"

.po — это просто текстовые файлы. Чтобы преобразовать его в .mo, потребуется одно из двух:

Специальное ПО — Virtaal.
Специальный сайт — .po в .mo или .mo в .po.

Рассмотрим важные для изменения строки:

Project-Id-Version — это название проекта, вписывайте сюда всё, что угодно.
msgid — это путь к строке.
msgstr — это сама локализированная строка.

Как делать многострочные строки?

msgid "style/description"
msgstr ""
"Описание стиля\n"
"В нескольких строках"

В этом примере перевод строки осуществляется символом \n; без него строка «слипнется» в единое целое.

Чтобы использовать локализацию строки, используйте следующее выражение:

#<имя_файла_локализации>:<путь_до_строки>

<имя_файла_локализации> — это название файла без расширения .mo, в котором находится нужная строка. Например, user_styles.
<путь_до_строки> — это как раз msgid. Например, style/title.

Таким образом, в нашем примере для получения строки Название стиля ссылка на неё должна быть такой:

#user_styles:style/title

Скрипты

Скрипты элементов стиля хранятся в формате .xml и полностью идентичны по строению внутриигровым файлам в папке scripts/item_defs/customization/<mod_id>_<element_type>.xml, где

mod_id — уникальный строковый идентификатор мода.
element_type — тип элемента (в объяснениях будет указано, как его именовать).

Например, для камуфляжей прописывайте user_camouflages.xml, для отметок — user_insignias.xml и т. д.

В одном скрипте может быть описано множество элементов одного типа.

XML — это древовидный язык разметки, поэтому когда будут расписываться секции, имейте в виду, что запись типа x.y.z в файле будет выглядеть так:

xml

<x>
  <y>
    <z> значение </z>
  </y>
</x>

Ниже приведены «пустышки» для всех импортируемых элементов кастомизации. Нужные для редактирования строки будут подсвечены.

Общие положения

root.itemGroup.season — тип карты для определённого типа элемента. В данный момент поддерживается 3 типа карт:
- WINTER — зимняя.
- SUMMER — летняя.
- DESERT — песчаная.

Совет

Для разных типов карт можно описать разные камуфляжи, но они должны находиться в разных itemGroup.

Камуфляж

element_type = camouflages

user_camouflages.xml

xml

<root xmlns:china="china" xmlns:czech="czech" xmlns:france="france" xmlns:germany="germany" xmlns:italy="italy" xmlns:japan="japan" xmlns:poland="poland" xmlns:sweden="sweden" xmlns:uk="uk" xmlns:usa="usa" xmlns:ussr="ussr" xmlns:xmlref="http://bwt/xmlref">
  <itemGroup>
    <userString> #vehicle_customization:camouflage/transparent </userString>
    <season> ALL </season>
    <historical> true </historical>
    <tags> questsProgression fullRGB styleOnly </tags>
    <priceGroup> MT camouflages 50g notInShop </priceGroup>
    <vehicleFilter>
      <include/>
    </vehicleFilter>
    <camouflage>
      <id> 10000 </id>
      <texture>	valberton/user_customization/camouflages/ous_test_camo.dds </texture>
      <description> #vehicle_customization:camouflage/christmas_chinese/description	</description>
      <scales> 1.3 1 0.5 </scales>
      <userString> #vehicle_customization:camouflage/christmas_chinese/label </userString>
      <tags> hiddenInUI </tags>
      <invisibilityFactor> 1 </invisibilityFactor>
      <palettes>
        <palette>
          <c0> 255 0 0 255 </c0>
          <c1> 0 255 0 255 </c1>
          <c2> 0 0 255 255 </c2>
          <c3> 0 0 0 255 </c3>
        </palette>
      </palettes>
      <rotation>
        <HULL> -0.234747 </HULL>
        <TURRET> 1.610764 </TURRET>
        <GUN> -0.234747 </GUN>
      </rotation>
      <tiling/>
      <tilingSettings>
        <type> relative </type>
        <factor> 2.574355 2.582175 </factor>
        <offset> 0.000000 0.000000 </offset>
      </tilingSettings>
      <gloss> 0.509 0.509 0.409 0.509 </gloss>
      <metallic> 0.23 0.2 0.19 0.23 </metallic>
      <glossMetallicMap> valberton/user_customization/camouflages/example_gm.dds </glossMetallicMap>
      <emissionMap> valberton/user_customization/camouflages/example_em.dds </emissionMap>
      <emissionPatternMap> valberton/user_customization/camouflages/example_pat.dds </emissionPatternMap>
      <forwardEmissionBrightness> 7 </forwardEmissionBrightness>
      <deferredEmissionBrightness> 7 </deferredEmissionBrightness>
      <emissionAnimationSpeed> 0.3 </emissionAnimationSpeed>
    </camouflage>
  </itemGroup>
</root>

Необходимые для редактирования секции:

Внимание!

Далее описываются секции для типа элемента camouflage, которых в одной itemGroup может находиться несколько. Точные ограничения не регламентированы.

root.itemGroup.camouflage.id — уникальный числовой идентификатор.
root.itemGroup.camouflage.texture — путь до текстуры.

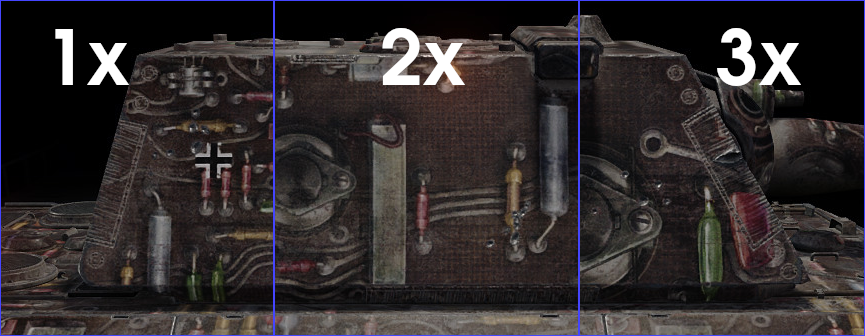

root.itemGroup.camouflage.scales — масштаб для разных размеров паттернов (см. <ссылка_на_объяснение_стилей>).
root.itemGroup.camouflage.palettes — палитры камуфляжа.
root.itemGroup.camouflage.rotation — угол поворота текстуры.

Необязательные параметры

Для эффекта металла и бликов используйте либо:

root.itemGroup.camouflage.gloss — величина блеска в формате RGBA.
root.itemGroup.camouflage.metallic — величина эффекта металла в формате RGBA.

либо:

root.itemGroup.camouflage.glossMetallicMap — путь к текстуре glossMetallicMap (см. Текстуры).
root.itemGroup.camouflage.emissionMap — путь к текстуре маски свечения (см. Текстуры).
root.itemGroup.camouflage.emissionPatternMap — путь к текстуре паттерна свечения (см. Текстуры).
root.itemGroup.camouflage.forwardEmissionBrightness — интенсивность свечения в стандартном рендере.
root.itemGroup.camouflage.deferredEmissionBrightness — интенсивность свечения в улучшенном рендере.
root.itemGroup.camouflage.emissionAnimationSpeed — скорость анимации свечения.

Декали: эмблемы и надписи

element_type = decals

Эмблемы и надписи являются одним типом элемента — декалями. Не путайте их с проекционными декалями!

user_decals.xml

xml

<?xml version="1.0" encoding="UTF-8"?>
<root xmlns:china="china" xmlns:czech="czech" xmlns:france="france" xmlns:germany="germany" xmlns:italy="italy" xmlns:japan="japan" xmlns:poland="poland" xmlns:sweden="sweden" xmlns:uk="uk" xmlns:usa="usa" xmlns:ussr="ussr" xmlns:xmlref="http://bwt/xmlref">
  <itemGroup>
    <name/>
    <userString/>
    <season> ALL </season>
    <historical> true </historical>
    <priceGroup> MT emblems 25g notInShop </priceGroup>
    <type> EMBLEM </type>
    <decal>
      <id> 10000 </id>
      <tags> hiddenInUI </tags>
      <texture> valberton/user_customization/decals/example_emblem.dds </texture>
      <userString />
      <mirror> false </mirror>
    </decal>
  </itemGroup>
  <itemGroup>
    <name> user_inscriptions </name>
    <userString> empty </userString>
    <season> ALL </season>
    <historical> true </historical>
    <priceGroup> MT inscriptions 25g notInShop </priceGroup>
    <type> INSCRIPTION </type>
    <decal>
      <id> 20000 </id>
      <tags> hiddenInUI </tags>
      <texture> valberton/user_customization/decals/example_inscr.dds </texture>
      <userString />
      <mirror> false </mirror>
    </decal>
  </itemGroup>
</root>

Необходимые для редактирования секции:

root.itemGroup.type — тип декали. EMBLEM — эмблема, INSCRIPTION — надпись.

Внимание!

Далее описываются секции для типа элемента decal, которых в одной itemGroup может находиться несколько. Точные ограничения не регламентированы.

root.itemGroup.decal.id — уникальный числовой идентификатор.
root.itemGroup.decal.texture — путь до текстуры.
root.itemGroup.decal.mirror — булевое значение (истина, ложь), означающее необходимость отразить по горизонтали декаль.

Присоединяемые элементы

element_type = attachments

Внимание!

Полная поддержка этого типа элемента не подтверждена, при попытке его использования могут возникнуть проблемы. Просим сообщить о состоянии поддержки разработчику.

user_attachments.xml

xml

<?xml version="1.0" encoding="utf-8"?>
<root xmlns:china="china" xmlns:czech="czech" xmlns:france="france" xmlns:germany="germany" xmlns:italy="italy" xmlns:japan="japan" xmlns:poland="poland" xmlns:sweden="sweden" xmlns:uk="uk" xmlns:usa="usa" xmlns:ussr="ussr" xmlns:xmlref="http://bwt/xmlref">
  <itemGroup>
    <name> attachments </name>
    <userString> #vehicle_customization:attachment/general </userString>
    <season> ALL </season>
    <historical> true </historical>
    <priceGroup> attachments 50g notInShop </priceGroup>
    <tags> hiddenInUI </tags>
    <attachment>
      <id> 10000 </id>
      <name> attachment_01 </name>
      <modelName> content/Hangars/CharacterAnimations/Flag/normal/lod0/shaft_hd.model </modelName>
      <attachmentLogic> flagPart </attachmentLogic>
      <initialVisibility> false </initialVisibility>
    </attachment>
  </itemGroup>
</root>

Необходимые для редактирования секции:

Внимание!

Далее описываются секции для типа элемента attachment, которых в одной itemGroup может находиться несколько. Точные ограничения не регламентированы.

root.itemGroup.attachment.id — уникальный числовой идентификатор.
root.itemGroup.attachment.modelName — путь до модели/префаба (см. <ссылка_на_объяснение_моделей>).
root.itemGroup.attachment.attachmentLogic — схема логики элемента. На данный момент известно 3 схемы:
- flagPart — флаг.
- flagAnimation — анимация флага.
- prefab — префаб (см. <ссылка_на_объяснение_моделей>).

Отметки на стволе

element_type = insignias

user_insignias.xml

xml

<?xml version="1.0" encoding="utf-8"?>
<root>
  <itemGroup>
    <name/>
    <userString/>
    <season> ALL </season>
    <historical> 1 </historical>
    <priceGroup> insignias 50g notInShop </priceGroup>
    <tags> hiddenInUI </tags>
    <insignia>
      <id> 10000 </id>
      <atlas> valberton/user_customization/decals/insignias.dds </atlas>
      <alphabet> valberton/user_customization/decals/insignias.xml </alphabet>
      <texture> valberton/user_customization/decals/insignias.dds </texture>
    </insignia>
  </itemGroup>
</root>

Необходимые для редактирования секции:

Внимание!

Далее описываются секции для типа элемента insignia, которых в одной itemGroup может находиться несколько. Точные ограничения не регламентированы.

root.itemGroup.insignia.id — уникальный числовой идентификатор.
root.itemGroup.insignia.atlas — путь к атласу (см. <ссылка_на_объяснение_отметок>).
root.itemGroup.insignia.alphabet — путь к «алфавиту».

Пример «алфавита»

«Алфавит» описывает используемые координаты отображения отметок.
На первое время используйте этот пример:

xml

<?xml version="1.0" encoding="utf-8"?>
<root>
  <glyph>
    <name> * </name>
    <begin> 0.0 0.0 </begin>
    <end> 1.0 1.0 </end>
  </glyph>
</root>

где begin и end — начальные и конечные координаты используемой области относительно левого верхнего угла изображения в процентах (1.0 = 100%).

root.itemGroup.insignia.texture — путь к текстуре одной отметки.

Потёртости

element_type = modifications

Этот элемент отвечает за наличие царапин и дополнительного слоя грязи на танке.

user_modifications.xml

xml

<?xml version="1.0" encoding="utf-8"?>
<root xmlns:xmlref="http://bwt/xmlref">
  <itemGroup>
    <season> ALL </season>
    <historical> 0 </historical>
    <priceGroup> modifications 300g </priceGroup>
    <vehicleFilter>
      <include/>
    </vehicleFilter>
    <modification>
      <id> 10000 </id>
      <texture> gui/maps/vehicles/modifications/effect.png </texture>
      <description> #vehicle_customization:modifications/age_effect_01/description </description>
      <effects>
        <effect>
          <type> paint_age </type>
          <value> 0.3 </value>
        </effect>
        <effect>
          <type> paint_fading </type>
          <value> 0.1 </value>
        </effect>
      </effects>
      <userString> #vehicle_customization:modifications/age_effect_01 </userString>
    </modification>
  </itemGroup>
</root>

Необходимые для редактирования секции:

Внимание!

Далее описываются секции для типа элемента modification, которых в одной itemGroup может находиться несколько. Точные ограничения не регламентированы.

root.itemGroup.modification.id — уникальный числовой идентификатор.
root.itemGroup.modification.texture — путь к иконке в интерфейсе.
root.itemGroup.modification.effects — применяемые эффекты, могут принимать отрицательные значения:
- paint_age — степень смешивания потёртостей с detailMap танка.
- paint_fading — яркость краски.

Краски

element_type = paints

user_paints.xml

xml

<?xml version="1.0" encoding="UTF-8"?>
<root xmlns:china="china" xmlns:czech="czech" xmlns:france="france" xmlns:germany="germany" xmlns:italy="italy" xmlns:japan="japan" xmlns:poland="poland" xmlns:sweden="sweden" xmlns:uk="uk" xmlns:usa="usa" xmlns:ussr="ussr" xmlns:xmlref="http://bwt/xmlref">
  <itemGroup>
    <name/>
    <userString/>
    <season> ALL </season>
    <historical> false </historical>
    <priceGroup> paints 20g notInShop </priceGroup>
    <paint>
      <id> 10000 </id>
      <texture> valberton/user_customization/paints/example_paint.png </texture>
      <color> 00 00 255 255 </color>
      <gloss> 0.753 </gloss>
      <metallic> 0.576 </metallic>
      <userString> blue paint </userString>
      <tags> hiddenInUI </tags>
    </paint>
    <usages>
      <item>
        <componentType> ALL </componentType>
        <cost> 1 </cost>
      </item>
    </usages>
  </itemGroup>
</root>

Необходимые для редактирования секции:

Внимание!

Далее описываются секции для типа элемента paint, которых в одной itemGroup может находиться несколько. Точные ограничения не регламентированы.

root.itemGroup.paint.id — уникальный числовой идентификатор.
root.itemGroup.paint.texture — путь к иконке в интерфейсе.
root.itemGroup.paint.color — цвет в формате RGBA.
root.itemGroup.paint.gloss — величина блеска.
root.itemGroup.paint.metallic — величина эффекта металла.

Совет

Секция root.itemGroup.paint.userString, хоть и не будет отображаться в клиенте, может быть использована для удобства ориентирования в коде.

Персональный номер

element_type = personalnumbers

Внимание!

В случае если вы хотите встроить свой шрифт для персонального номера, вам потребуется сделать это через отдельный элемент — «Шрифт».

user_personalnumbers.xml

xml

<?xml version="1.0" encoding="utf-8"?>
<root xmlns:china="china" xmlns:czech="czech" xmlns:france="france" xmlns:germany="germany" xmlns:italy="italy" xmlns:japan="japan" xmlns:poland="poland" xmlns:sweden="sweden" xmlns:uk="uk" xmlns:usa="usa" xmlns:ussr="ussr" xmlns:xmlref="http://bwt/xmlref">
  <itemGroup>
    <userString> #vehicle_customization:personal_number/general </userString>
    <season> ALL </season>
    <historical> 0 </historical>
    <priceGroup> MT personal_numbers 25g notInShop </priceGroup>
    <personal_number>
      <id> 14 </id>
      <digitsCount> 3 </digitsCount>
      <texture> gui/maps/vehicles/personal_numbers/font_14.png </texture>
      <preview_texture> gui/maps/vehicles/personal_numbers/font_14_preview.png </preview_texture>
      <userString> #vehicle_customization:personal_number/fonts/font_14 </userString>
      <fontId> 14 </fontId>
      <tags> styleOnly </tags>
    </personal_number>
    <name> Collapsible style numbers </name>
  </itemGroup>
</root>

Необходимые для редактирования секции:

Внимание!

Далее описываются секции для типа элемента personal_number, которых в одной itemGroup может находиться несколько. Точные ограничения не регламентированы.

root.itemGroup.personal_number.id — уникальный числовой идентификатор.
root.itemGroup.personal_number.texture — путь к иконке в интерфейсе.
root.itemGroup.personal_number.fontId — уникальный числовой идентификатор шрифта.

Шрифт

element_type = fonts

Этот элемент нужен в случае, если для персонального номера нужен вид символов, отличный от того, что есть в игре.

Внимание!

xml

<?xml version="1.0" encoding="utf-8"?>
<root xmlns:china="china" xmlns:czech="czech" xmlns:france="france" xmlns:germany="germany" xmlns:italy="italy" xmlns:japan="japan" xmlns:poland="poland" xmlns:sweden="sweden" xmlns:uk="uk" xmlns:usa="usa" xmlns:ussr="ussr" xmlns:xmlref="http://bwt/xmlref">
  <font>
    <id> 10000 </id>
    <name> font_01 </name>
    <texture> gui/maps/vehicles/font_maps/font_01.dds </texture>
    <alphabet> gui/maps/vehicles/font_maps/font_01.xml </alphabet>
  </font>
</root>

Необходимые для редактирования секции:

Внимание!

В этом типе элемента нет секции itemGroup. В этом файле также могут быть описаны несколько шрифтов.

root.font.id — уникальный числовой идентификатор.
root.font.texture — путь к текстуре.
root.font.alphabet — путь к «алфавиту».

Пример «алфавита»

В каждом «алфавите» шрифта прописывается:

root.glyph.name — к какой цифре (букве?) относится символ.
root.glyph.begin — начальные координаты символа.
root.glyph.end — конечные координаты символа.

Начальные и конечные координаты указываются в процентах (1.0 = 100%).

xml

<root>
  <glyph>
    <name>	0	</name>
    <begin>	0.000000 0.000000	</begin>
    <end>	0.121 0.5	</end>
  </glyph>
  <glyph>
    <name>	1	</name>
    <begin>	0.121 0.000000	</begin>
    <end>	0.2089 0.5 </end>
  </glyph>
  <glyph>
    <name>	2	</name>
    <begin>	0.2089 0.000000	</begin>
    <end>	0.33 0.5 </end>
  </glyph>
  <glyph>
    <name>	3	</name>
    <begin>	0.33 0.000000	</begin>
    <end>	0.4492 0.5 </end>
  </glyph>
  <glyph>
    <name>	4	</name>
    <begin>	0.4492 0.000000	</begin>
    <end>	0.5742 0.5 </end>
  </glyph>
  <glyph>
    <name>	5	</name>
    <begin>	0.5742 0.000000	</begin>
    <end>	0.6933 0.5 </end>
  </glyph>
  <glyph>
    <name>	6	</name>
    <begin>	0.6933 0.000000	</begin>
    <end>	0.8144 0.5 </end>
  </glyph>
  <glyph>
    <name>	7	</name>
    <begin>	0.8144 0.000000	</begin>
    <end>	0.9257 0.5 </end>
  </glyph>
  <glyph>
    <name>	8	</name>
    <begin>	0.000000 0.5 </begin>
    <end>	0.1152 1 </end>
  </glyph>
  <glyph>
    <name>	9	</name>
    <begin>	0.1152 0.5 </begin>
    <end>	0.2363 1 </end>
  </glyph>
</root>

Проекционные декали

element_type = projectiondecals

Внимание!

На момент публичного тестирования мода крайне не рекомендуется использовать этот элемент ввиду его существенной нестабильности.

user_projectiondecals.xml

xml

<?xml version="1.0" encoding="utf-8"?>
<root xmlns:china="china" xmlns:czech="czech" xmlns:france="france" xmlns:germany="germany" xmlns:italy="italy" xmlns:japan="japan" xmlns:poland="poland" xmlns:sweden="sweden" xmlns:uk="uk" xmlns:usa="usa" xmlns:ussr="ussr" xmlns:xmlref="http://bwt/xmlref">
  <itemGroup>
    <userString> #vehicle_customization:projection_decals/damage </userString>
    <season> ALL </season>
    <historical> 1 </historical>
    <priceGroup> MT projection_decals 100g </priceGroup>
    <vehicleFilter>
      <include/>
    </vehicleFilter>
    <projection_decal>
      <id> 10000 </id>
      <texture> gui/maps/vehicles/decals/projection_decals/damage/projection_decal_01.dds </texture>
      <userString> #vehicle_customization:projection_decals/damage/projection_decal_01 </userString>
      <tags> direction_right_to_left formfactor_square </tags>
      <mirror> true </mirror>
    </projection_decal>
    <name/>
  </itemGroup>
</root>

Необходимые для редактирования секции:

Внимание!

Далее описываются секции для типа элемента projection_decal, которых в одной itemGroup может находиться несколько. Точные ограничения не регламентированы.

root.itemGroup.projection_decal.id — уникальный числовой идентификатор.
root.itemGroup.projection_decal.texture — путь к текстуре.
root.itemGroup.projection_decal.mirror — булевое значение (истина, ложь), означающее возможность отразить по горизонтали и по вертикали проекционную декаль.

Стиль

element_type = styles

Все предыдущие элементы необходимо описывать только для финального действия — соединить их в стиль.

user_styles.xml

xml

<?xml version="1.0" encoding="UTF-8"?>
<root xmlns:china="china" xmlns:czech="czech" xmlns:france="france" xmlns:germany="germany" xmlns:italy="italy" xmlns:japan="japan" xmlns:poland="poland" xmlns:sweden="sweden" xmlns:uk="uk" xmlns:usa="usa" xmlns:ussr="ussr" xmlns:xmlref="http://bwt/xmlref">
  <itemGroup>
    <userString/>
    <season> ALL </season>
    <historical> true </historical>
    <priceGroup> MT 2D styles universal 1000g notInShop </priceGroup>
    <vehicleFilter>
      <exclude>
        <vehicles> china:Ch01_Type59_Gold </vehicles>
      </exclude>
    </vehicleFilter>
    <style>
      <id> 10000 </id>
      <texture> gui/maps/vehicles/styles/example.png </texture>
      <userString> #pb_octopus_mod:octopus/styleName </userString>
      <longDescriptionSpecial> #vehicle_customization:ny_style/asian_ny_style_01_desc/long </longDescriptionSpecial>
      <tags> hiddenInUI </tags>
      <alternateItems>
        <camouflage>
            <id> 20010 20020 </id>
        </camouflage>
        <decal>
            <id> 40010 40020 30010 40011 </id>
        </decal>
      </alternateItems>
      <outfits>
        <outfit>
          <season> ALL </season>
          <camouflages>
            <item>
              <id> 20010 </id>
              <appliedTo> 4368 </appliedTo>
              <patternSize> 1 </patternSize>
              <palette> 0 </palette>
            </item>
          </camouflages>
          <modification>
            <item> 5 </item>
          </modification>
          <insignias>
            <item>
              <id> 10001 </id>
              <appliedTo> 4096 </appliedTo>
            </item>
          </insignias>
          <decals>
            <item>
              <id> 30010 </id>
              <appliedTo> 13104 </appliedTo>
            </item>
            <item>
              <id> 40010 </id>
              <appliedTo> 52416 </appliedTo>
            </item>
          </decals>
        </outfit>
      </outfits>
    </style>
  </itemGroup>
</root>

Необходимые для редактирования секции:

root.itemGroup.vehicleFilter — фильтр по технике:

Фильтр по технике

С помощью этой секции вы можете обозначить, на какой танк/нацию можно нанести стиль.

xml

<vehicleFilter>
  <include>
    <vehicles> germany:G98_Waffentrager_E100 </vehicles>
  </include>
  <exclude>
    <vehicles> china:Ch01_Type59_Gold </vehicles>
  </exclude>
</vehicleFilter>

vehicleFilter.include — позволить наносить стиль только для определённых танков/нации.
vehicleFilter.exclude — не наносить стиль на определённых танках/нации.

Если нужно обозначить всю нацию, замените vehicleFilter.include.vehicles или vehicleFilter.exclude.vehicles на vehicleFilter.include.nations или vehicleFilter.exclude.nations соответственно.

В данном примере указывается, что стиль можно нанести только на танк Waffentrager auf. E 100 и нужно исключить нанесение стиля на танк Type 59 Gold. Логически это бесполезно, но это лучше объяснит, как это работает.

Внимание!

Далее описываются секции для типа элемента style, которых в одной itemGroup может находиться несколько. Точные ограничения не регламентированы.

root.itemGroup.style.id — уникальный числовой идентификатор.
root.itemGroup.style.texture — путь к иконке в интерфейсе.
root.itemGroup.style.userString — название стиля в интерфейсе.
root.itemGroup.style.longDescriptionSpecial — описание стиля в интерфейсе.

Совет

Для userString и longDescriptionSpecial лучше использовать локализацию для корректного отображения кириллицы.

root.itemGroup.style.alternateItems — дополнительные элементы стиля.

Дополнительные элементы стиля

В моде есть возможность прописать альтернативные элементы стиля для более гибкой кастомизации.

xml

<alternateItems>
  <camouflage>
    <id> 20010 20020 </id>
  </camouflage>
  <decal>
    <id> 40010 40020 30010 40011 </id>
  </decal>
</alternateItems>

alternateItems.<element_type> — перечень альтернативных элементов, где element_type — тип элемента так, как вы его называли в XML-файлах. Например, не paints, а paint. Не personalnumbers, а personal_number.
alternateItems.<element_type>.id — перечень идентификаторов элементов через пробел. Указывается как исходный элемент, так и альтернативные варианты.

Внимание!

Далее описываются секции для субэлемента outfit, которых в outfits может находиться несколько. Точные ограничения не регламентированы.

Далее идёт перечисление основных элементов стиля.

Основные элементы стиля

Общие положения

id — числовой идентификатор элемента.
appliedTo — область применения элемента. Каждая такая область имеет своё числовое значение. Этот параметр — сумма этих чисел.

Камуфляж

xml

<camouflages>
  <item>
    <id> 20010 </id>
    <appliedTo> 4368 </appliedTo>
    <patternSize> 1 </patternSize>
    <palette> 0 </palette>
  </item>
</camouflages>

Области применения камуфляжа:
- Орудие — 4096
- Башня — 256
- Корпус — 16
camouflages.item.patternSize — порядковый номер паттерна от 0 до 5.
camouflages.item.palette — порядковый номер палитры, которые указаны в файле камуфляжей.

Декали

xml

<decals>
  <item>
    <id> 30010 </id>
    <appliedTo> 13104 </appliedTo>
  </item>
  <item>
    <id> 40010 </id>
    <appliedTo> 52416 </appliedTo>
  </item>
</decals>

Области применения эмблем:

Орудие — 4096, 8192
Башня — 256, 512
Корпус — 16, 32

Области применения надписей:

Орудие — 16384, 32768
Башня — 1024, 2048
Корпус — 64, 128

Присоединяемые объекты

xml

<attachments>
  <item>
    <id> 31014 </id>
    <slotId> 18000 </slotId>
  </item>
</attachments>

attachments.item.slotId — идентификатор слота аттачмента танка, которые прописываются внутри скрипта танка (item_defs/vehicles/<нация>/<имя_танка>.xml).

Отметки на стволе

xml

<insignias>
  <item>
    <id> 10000 </id>
    <appliedTo> 4096 </appliedTo>
  </item>
</insignias>

Области применения отметок:

Орудие — 4096

Потёртости

xml

<modification>
  <item> 5 </item>
</modification>

modification.item = id

Краски

xml

<paints>
  <item>
    <id> 256 </id>
    <appliedTo> 30576 </appliedTo>
  </item>
</paints>

Области применения красок:

Орудие — 4096, 8192, 16384
Башня — 256, 512, 1024
Корпус — 16, 32, 64
Гусеницы — 1, 2, 4

Персональный номер

xml

<personal_numbers>
  <item>
    <id> 256 </id>
    <number> 111 </number>
    <appliedTo> 52416 </appliedTo>
  </item>
</personal_numbers>

Области применения персонального номера такие же, как и у надписей.

Проекционная декаль

xml

<projection_decals>
  <item>
    <id> 31312 </id>
    <scaleFactorId> 2 </scaleFactorId>
    <tags> formfactor_square safe left </tags>
  </item>
</projection_decals>

projection_decals.item.scaleFactorId — идентификатор фактора масштабирования от 0 до 3.
В projection_decals.item.tags самым важным тегом является положение декали на танке (right, front, left).

Авторы

Roman Levchencko

Andrei Soprachev

UotsonGFX

История изменений

Последнее редактирование около 1 месяца назад

Показать историю

Агрегатор стилей – интеграция кастомных стилей ​

Интеграция стиля ​

Текстуры ​

Рисование камуфляжа ​

Подготовка рабочей среды ​

Мир Танков ​

Photoshop ​

Paint.NET ​

AM — текстура ​

Модели ​

Префабы ​

Локализация ​

Скрипты ​

Общие положения ​

Камуфляж ​

Декали: эмблемы и надписи ​

Присоединяемые элементы ​

Отметки на стволе ​

Потёртости ​

Краски ​

Персональный номер ​

Шрифт ​

Проекционные декали ​

Стиль ​

Авторы

История изменений

Агрегатор стилей – интеграция кастомных стилей

Интеграция стиля

Текстуры

Рисование камуфляжа

Подготовка рабочей среды

Мир Танков

Photoshop

Paint.NET

AM — текстура

Модели

Префабы

Локализация

Скрипты

Общие положения

Камуфляж

Декали: эмблемы и надписи

Присоединяемые элементы

Отметки на стволе

Потёртости

Краски

Персональный номер

Шрифт

Проекционные декали

Стиль
